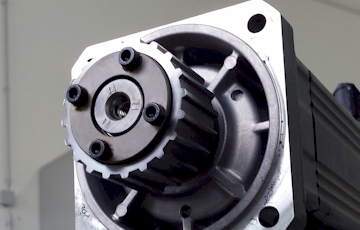

Vorschub Servomotor
Vorschub Steuerpult


Maschinensteuerungen
Schere
  Walzenvorschub Referenzen
Materialüberwachung   Maschinensteuerungen
Schaltschrankbau Elektronik

Komponenten der Bandanlagen: Walzenvorschub

Proton


Mit Proton stellen wir Ihnen eine Walzenvorschub - Steuerung (Servo Walzenvorschub), die sowohl bei einfachen als auch bei komplexen und programmierintensiven Anwendungen einsetzbar ist, vor. Der modulare Aufbau der Steuerung ermöglicht uns eine schnelle und einfache Anpassung an verschiedene Steuerungsaufgaben. Basierend auf einem SPS-Programm garantiert Proton darüber hinaus große Flexibilität. Alle relevanten Vorschubaufgaben werden mit einer HMI- Bedieneroberfläche realisiert. Zusätzlich besteht die Möglichkeit, die Programme mit Hilfe eines PCs zu erstellen und in die Steuerung zu laden. Die logische und einfache Struktur der Bedieneroberfläche macht es dem Bediener möglich, bereits nach einer kurzen Zeit alle relevanten Aufgaben selbstständig zu bewältigen.

Einige Merkmale von Proton:

Funktionen, Betriebsarten, Einsetzbarkeit, Optionen

  • Zur Ansteuerung von hydraulischen Pressen, Exzenterpressen, Stanzautomaten, Stanzbügeln, Scheren, Stanztischen u.ä.
  • Ansteuerung von bis zu 15 Schieberwerkzeugen an den Pressen.
  • Ansteuerung der Pressen im Einzelhub oder Dauerlauf.
  • Gemischter Betrieb der Pressen im Einzelhub/Dauerlauf möglich.
  • Integriertes Nockenschaltwerk mit einem Inkrementalgeber für Presse-Betrieb. Auch potenzialfrei ausgeführte Nocken für externe Anwendungen.
  • Ansteuerung von bis zu 15 Werkzeugen an den Stanztischen (OT / UT - oder OT / Timer - Werkzeuge)
  • Werkzeugtest mit grafischer Anzeige von OT/UT.
  • Manuelles Vorschieben einer vorgegebenen Länge im Handbetrieb in beiden Richtungen.
  • Sichere Überwachung der Geschwindigkeit im Handbetrieb.
  • Prioritäten "Vorschub führt" oder "Presse/Stanztisch führt" frei wählbar.
  • Drei Betriebsstundenzähler:
    1. Netzzeit
    2. Betriebszeit
    3. Automatikzeit
  • Auf- und Ab – Rampen frei einstellbar.
  • Zwei Stückzahlzähler jederzeit separat einstellbar und ein- und ausschaltbar.
  • Manuelle Eingabe eines Ablaufprogramms.
  • Automatische Erstellung eines Ablaufprogramms.
  • Speicherung von bis zu 70 Programmen (HMI-Datenbank).
  • Korrekturfaktor.
  • Separate Einstellung der Geschwindigkeit für jede Vorschublänge.
  • Vorschieben in Automatik in beiden Richtungen möglich.
  • Kontrolloberfläche für Daten und Signale bei laufender Produktion.
  • Einfache Bedienereingabe mit Klartext.
  • Freie Sprachumschaltung zwischen D, EN, NL, PL. Fünfte Sprache möglich.
  • Umfangreiche Diagnostik und Fehleranzeige im Klartext.
  • Lampentest.
  • Standard – Schnittstelle zum Signalaustausch mit vorgegebener Stanzeinrichtung.
  • Anschluss eines PCs (Laptop, Tablet, etc) über Ethernet möglich. Installation von Zusatzsoftware nicht notwendig.
  • Programme-Einsicht und Programm-Eingabe über PC.
  • Programme Laden und Speichern von und auf der lokalen Festplatte (oder anderem Datenträger) möglich.
  • Bedienungsanleitung.
  • Steuerung auf Wunsch erweiterbar.

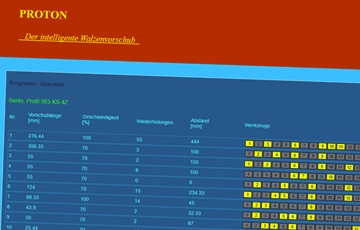

Proton PC
Walzenvorschub mit Presse

Walzenvorschub mit Presse für 10 Werkzeuge

Walzenvorschub mit Presse ausgelegt für 10 Werkzeuge. Die Steuerung wird von dem Programm Proton geführt. Ansteuerung pneumatisch. Gemischter Betrieb Einzelhub und Dauerlauf. Anlage bearbeitet endlos Material. Mit Materialüberwachung und Grube-Steuerung mit Vorschub-Unterbrechung.

Standort: Hamont-Achel / Belgien

Walzenvorschub mit Schere

Walzenvorschub mit Schere

Eine Ablängen - Komposition bestehend aus Haspel, einem Richtwerk, Walzenvorschub und einer Trennschere. Die Anlage bereitet vor und schneidet immer kürzer werdende Lamellen zu einem Stapel zusammen, aus dem anschließend flexible Verbindungen hergestellt werden. Die komplette Steuerung wurde von uns erstellt. Die Anlage wird von unserem Walzenvorschub-Programm Proton geführt.

Standort: Linz / Österreich

Bandanlage mit Walzenvorschub

Bandanlage mit Walzenvorschub

Eine ausgebaute Bandanlage mit verfahrbarem Hubtisch, Haspel, Richtmaschine, Walzenvorschub, Exzenterpresse, Profilieranlage, fliegender Schere und Auswurf-Einrichtung. Die Presse wird hier von unserer Steuerung mit Proton angesteuert. Presse mit 12 pneumatischen Schiebewerkzeugen.

Standort: Velp / Niederlande

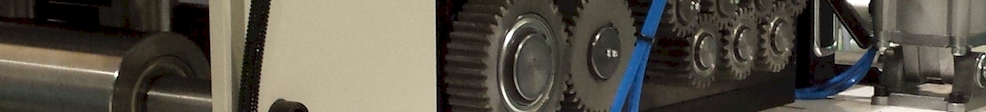

Richtwerk Vorschub-Richtmaschine
